Schlauchliner Zwickau: Grundleitungen ab DN 80 grabenlos erneuern
Vom Schacht aus eingestülpt, unter Druck angelegt und ausgehärtet: So bekommt die Grundleitung im Erdreich eine neue Innenwand, meist ohne dass der Garten aufgerissen wird.
Schlauchliner in Zwickau: so wird gearbeitet
Beim Stichwort Schlauchliner Zwickau geht es meist um die Grundleitung, die vom Haus unter Hof, Rasen oder Einfahrt bis zur Grundstücksgrenze führt. Bis dorthin reicht die private Grundstücksentwässerungsanlage, für die der Eigentümer verantwortlich ist; erst dahinter beginnt der öffentliche Anschlusskanal, den die Wasserwerke Zwickau GmbH unterhält. Für diesen privaten Abschnitt ist die Inliner Sanierung Zwickau eine Alternative zum Aufgraben: Unser Partnerbetrieb P&N bringt dabei einen harzgesättigten Gewebeschlauch über Schacht, Fallrohr oder Ablauf ein, stülpt ihn in die Leitung um, drückt ihn per Luft- oder Wasserdruck gegen das Altrohr und härtet ihn anschließend aus, je nach System mit Warmwasser, Dampf oder UV-Licht. Die Satzung des RZV Zwickau/Werdau sieht für Grundleitungen üblicherweise eine Nennweite ab 150 mm vor, der Liner selbst lässt sich schon ab DN 80 verwenden. Seitliche Zuläufe öffnet anschließend ein Fräsroboter, danach kann die Leitung wieder genutzt werden.
Verläuft der beschädigte Abschnitt nicht im Erdreich, sondern als Fall- oder Sammelleitung im Gebäude, ist die Rohr-in-Rohr-Sanierung im Spraycoating das passendere Verfahren, weil sie schon ab 40 mm Durchmesser über WC oder Siphon ansetzt.
Einen Überblick über Prüfung, Reinigung und alle Linerverfahren für Zwickau und das Umland bietet die Startseite.
Gründe für Schlauchliner
Garten, Pflaster und Zufahrt bleiben im Normalfall liegen, eingebaut wird über vorhandene Schächte und Öffnungen
Je nach Gegebenheit bis 100 m am Stück, auch in Ei- und Sonderprofilen
Seitliche Zuläufe werden per Fräsroboter passgenau wieder geöffnet
Härtung per UV-Licht, Dampf oder Warmwasser, je nachdem, was Leitung und Lage zulassen
Brawoliner mit DIBt-Zulassung Z-42.3-362, auf eine lange Nutzungsdauer ausgelegt
Wie die Arbeit abläuft
Vom Spülen über das Einstülpen bis zum Auffräsen der Zuläufe greifen fünf Schritte ineinander.
- 1
Spülung und Kamerabefund
Zuerst entfernt eine Hochdruckspülung Ablagerungen und Wurzeln, dann zeigt die Kamera Lage und Art der Schäden. Danach steht fest, ob die ganze Haltung einen Liner braucht.
- 2
Liner vorbereiten
Passend zu Haltungslänge und Querschnitt wird der Gewebeschlauch zugeschnitten und mit Harz gesättigt. Neben Kreisprofilen lassen sich auch Ei- und Sonderprofile auskleiden.
- 3
Einstülpen

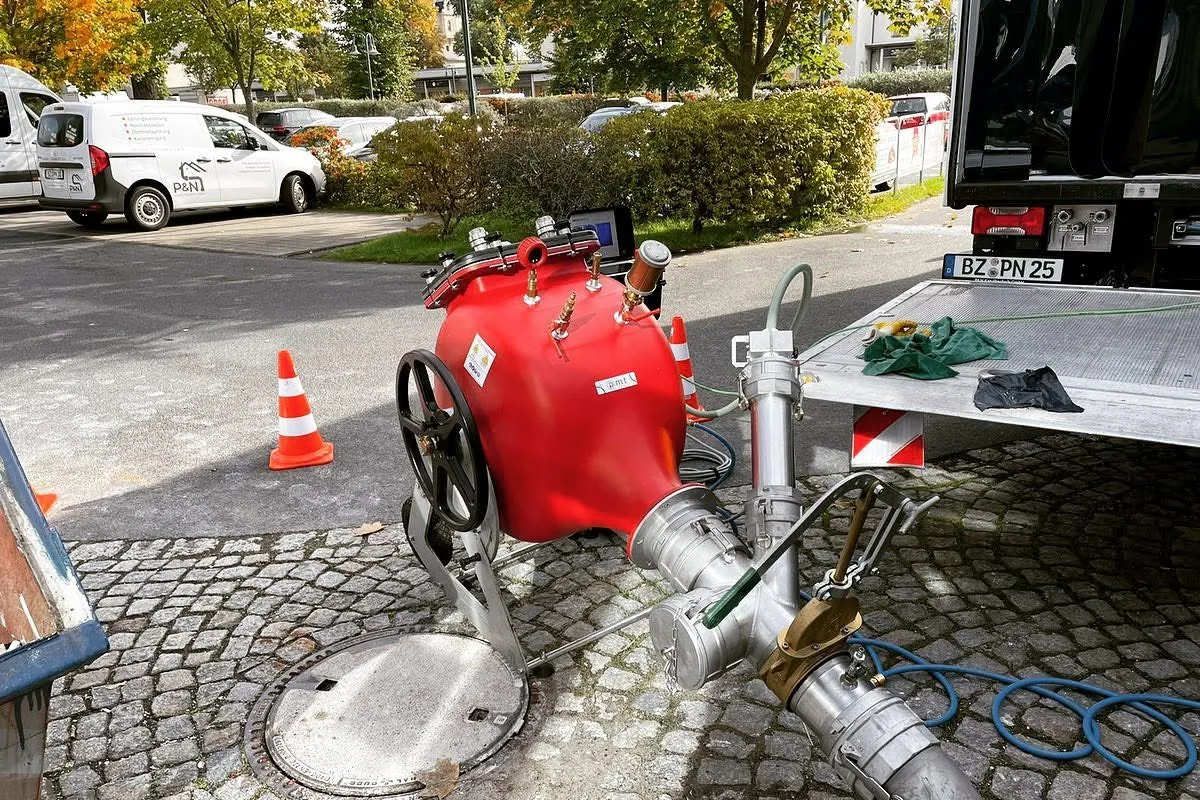

Vom Schacht, einem Fallrohr oder einem Ablauf aus wird der Schlauch in die Leitung inversiert. Luft- oder Wasserdruck legt ihn eng an die alte Rohrwand.
- 4
Aushärten
Warmwasser, Dampf oder UV-Licht bringen das Harz zum Abbinden. Aus dem weichen Schlauch wird dabei ein festes Rohr im Rohr.
- 5
Zuläufe auffräsen und kontrollieren
Die vom Liner überdeckten Zuläufe fräst ein Roboter von innen auf. Nach der Kontrollbefahrung mit Bildnachweis geht die Leitung wieder in Betrieb.
Anlässe für Schlauchliner
Ein Schlauchliner passt, wenn eine erdverlegte Leitung auf längerer Strecke Schäden zeigt und der Garten geschlossen bleiben soll. Ob das bei Ihnen zutrifft, klärt die Befahrung.
- Erdverlegte Leitungen auf dem Grundstück, in die Wurzeln eingewachsen sind oder deren Muffen undicht wurden
- Leitungen unter Garagenzufahrt, Terrasse oder Wintergarten, die nicht aufgegraben werden sollen
- Grundstücke mit mehreren erdverlegten Strängen, etwa bei Mehrfamilienhäusern oder Gewerbeobjekten
- Schäden, die bei einer Befahrung vor Kauf oder Verkauf auf der privaten Grundleitung aufgefallen sind
Was Eigentümer zu Schlauchliner wissen wollen
Was ein Schlauchliner kostet, ab welcher Nennweite er passt und wie Zuläufe nach dem Einbau wieder geöffnet werden, erfahren Sie hier.
Wovon hängt der Preis für einen Schlauchliner in Zwickau ab?
Für Leitungen von DN 150 bis 300 beginnt der Richtwert bei 235 EUR je Meter. In den Endbetrag fließen Haltungslänge, Profilform, Anzahl der Anschlüsse und die Erreichbarkeit der Schächte ein, die Summe steht nach der Befahrung im verbindlichen Angebot von P&N.
Muss ich die Sanierung der Grundleitung anmelden?
Die Abwassersatzung des RZV Zwickau/Werdau verlangt für Herstellung, Anschluss und Änderung privater Anlagen eine schriftliche Genehmigung, beantragt bei der Wasserwerke Zwickau GmbH; in Betrieb gehen darf eine solche Anlage erst nach deren schriftlicher Zustimmung, in der Regel nach einer Abnahme. Ob die Auskleidung Ihrer Leitung als Änderung gilt, lässt sich vor Baubeginn mit der WWZ abstimmen; Befund und Sanierungskonzept liefert P&N dafür.
Wie werden die seitlichen Zuläufe wieder geöffnet?
Der Liner verschließt zunächst auch die Einmündungen der Zuläufe. Mit einem ferngesteuerten Fräskopf werden diese Öffnungen danach aus dem Rohrinneren freigelegt, damit jeder Anschluss wie zuvor entwässert.
Ab welcher Stelle bin ich für die Leitung verantwortlich?
Öffentlich ist in Zwickau der Anschlusskanal bis zur ersten Grundstücksgrenze, ihn stellt die Wasserwerke Zwickau GmbH her und unterhält ihn. Alles auf Ihrem Grundstück, also Grundleitungen, Schächte und Hebeanlagen, gehört zur privaten Anlage und liegt in Ihrer Verantwortung.
Verändert der Schlauchliner das Gefälle meiner Leitung?
Nein, der Schlauch folgt der vorhandenen Trasse, Höhenlage und Gefälle bleiben erhalten. Wie wichtig das Gefälle ist, zeigt das öffentliche Netz in Zwickau: In den Bergbau-Senkungsgebieten ist ein freies Gefälle teils nicht möglich, deshalb hebt das Pumpwerk Silberhof das Abwasser aus dem Senkungsgebiet Stadtzentrum um 9 m an.
Welche Zulassungen haben die eingesetzten Liner?
Für den Brawoliner liegt die allgemeine bauaufsichtliche Zulassung Z-42.3-362 des Deutschen Instituts für Bautechnik vor, auch das Bodenbender-System ist bauaufsichtlich zugelassen. Ausgelegt sind beide auf eine lange Nutzungsdauer.
Welche Nachweise bekomme ich nach dem Einbau?
Sie erhalten die Bilder der Kontrollbefahrung, die zeigen, wie der Liner anliegt und dass die Zuläufe offen sind, dazu die Angabe des Systems, beim Brawoliner mit der Zulassung Z-42.3-362. Eine anschließende Dichtheitsprüfung nach DIN EN 1610 beziehungsweise DIN 1986-30 lässt sich zusätzlich beauftragen. Ihr Protokoll ist ein eigener Beleg, wenn die Wasserwerke Zwickau GmbH eine geänderte Anlage nach § 18 abnimmt.
Grundleitung ohne Bagger auskleiden lassen
Sagen Sie uns, wo die Leitung verläuft und welche Schächte zugänglich sind. Nach Spülung und Befahrung legt P&N ein verbindliches Angebot vor; als Richtwert gilt ab 235 EUR je Meter für DN 150 bis 300. Den Termin stimmen wir mit Ihnen ab.
Worauf Sie bauen können
- Zuläufe per Fräsroboter wieder geöffnet
- Kontrollbefahrung mit Bildnachweis
- Brawoliner mit Zulassung Z-42.3-362
Leistungen, die häufig zusammenhängen
Bei nur einer Schadstelle genügt häufig ein Kurzliner, Leitungen im Gebäude lassen sich im Sprühverfahren erneuern; Ausgangspunkt bleibt die Kamerabefahrung.
